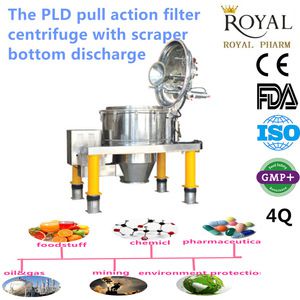

RYPLD bag-pulling Bottom Discharge Scraper Centrifuges

Introduce- --------------------------------------------Royal pharm

The RYPLD pull action filter centrifuge with scraper bottom discharge are developed on our own and have achieved invention patent. This solid-liquid separation centrifuge remains the main functions of LGZ series such as separation and scraper discharge. Our pharmaceutical centrifuge features pull action filter to offer more than 99% cake removal rate.

This food centrifuge bypasses batch cross among different products and the negative impacts on filtration efficiency caused by residual cale. Based on these advantages, our chemical centrifuge has been extensively applied to solid-liquid separations of crystallized materials for industries of pharmacy,food and chemical,etc.

Main features-----------------------------------------------Royal pharm

In addition to all the series bottom discharge scraper centrifuge, our RYPLD pull action filter centrifuge also features following advantages

1. Residual cake remove is conducted by pulling the filter cloth using pneumatic device,thus offering complete discharge

2. Removable liquid block plate is available in basket to provide reliable self-locking and easy replacement of filter cloth.

3. Built-in cylinder comes with more compacted structure

4. Self-cooling rotary joint delivers more reliable performance

5. Fully enclosed discharge hopper isolates products from driving components on this explosion-proof separation equipment.

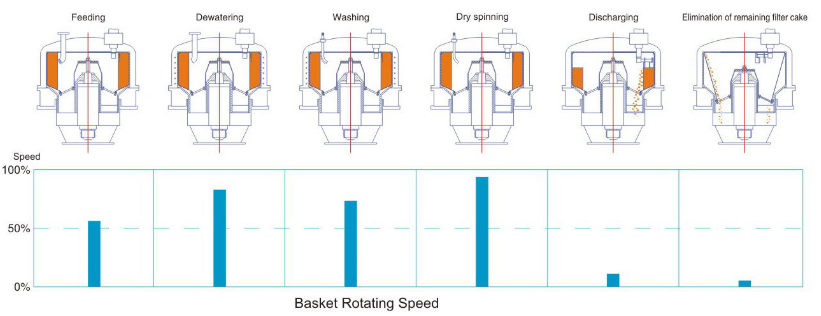

Workflow------------------------------------------------------Royal pharm

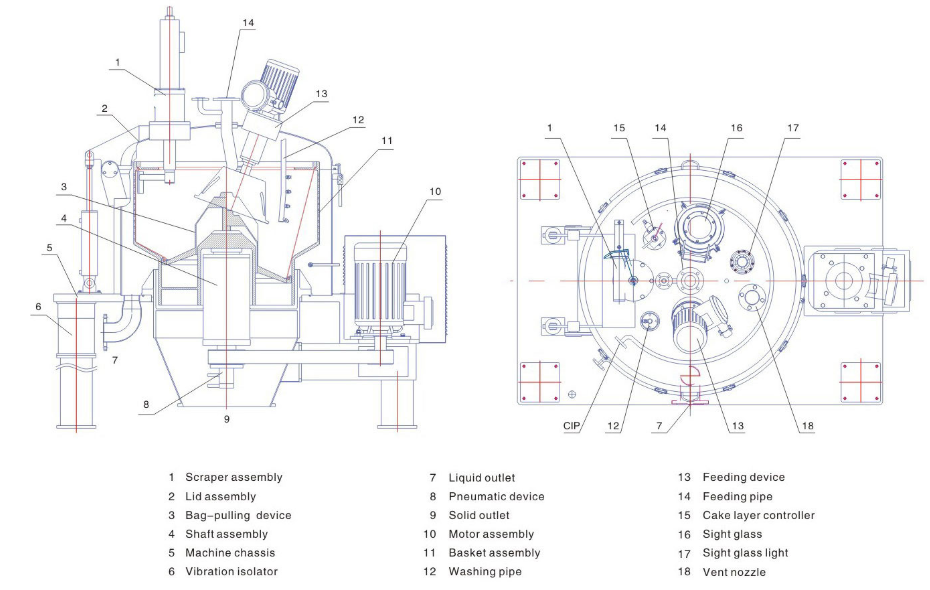

Working principle-------------------------------------------Royal pharm

Material to be separated enters into the basket of the centrifuge that is rotating at high speed through a feeding pipe, and under action of the centrifuge field, the material passes through the filter cloth(screen) for filter. Then the liquid phase discharges through the discharge pipeline, while the solid phase is retained in the basket. Feeding stops once the basket is filled with the material, then wash the solid solid cake, and discharge the washing liquid through filtration. The centrifuge continues to rotate to dry the solid cake. After the solid cake meets the requirements for separation, the centrifuge reduces its speed, and removes the cake by means of the scraper, then discharge the cake out of the centrifuge. The centrifuge further reduces its speed so that the pneumatic pulling bag device moves reciprocally to shake off the residual solid cake, thus completely eliminating the solid cake.

Optional configuration -----------------------------------Royal pharm

1. Cover: large cover, full cover, flat cover

2. Feeding method: inclined feed tray, side feed tube, cake level detector

3. Scraper discharge: pneumatic, hydraulic, liquid-phase skimming disc.

4. Motor drive: common motor, variable frequency drive motor, explosion-proof motor

5. Protection: nitrogen protection system, explosion proof, vibration protection, temperature protection, electric mechanical interlocking, rotation monitoring and overload protection.

6. CIP system: cleaning ball and spray pipe

7. Nitrogen protection system: automatic nitrogen supplier,hydraulic sealing device and gas-liquid separator

Technical parameter -----------------------------Royal pharm

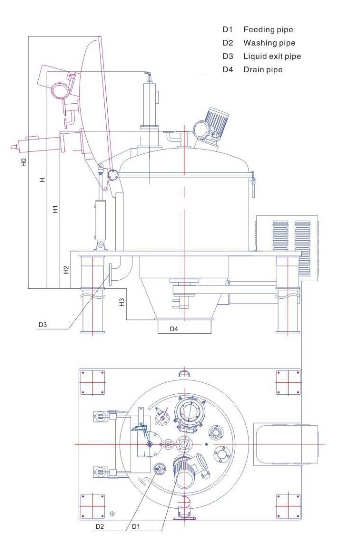

External Dimensions and piping of RYPLD  Pull Action Filter Centrifuge
