Machine Name: HL-720/780/1020 automatic roller Screen Printing Machine with UV dryer

Description:

1.Driven by frequency control of motor, the whole machine movement is controlled by PLC program logic controller, optional and touched

 operation screen shows all functions and data which makes the operation more convenient and simple.

2.Full automatic inspect the malfunction with the whole process, stoppage and pressure off  automatic when no paper or paper locked, so that decrease the waste of paper.

3.Perfect alarm system can show the workers to  deal with the malfunction purposefully which make the service more easily and quickly.

4.Except the motor ,the full set electron elements import, increase the stability of the wiring system and decrease the difficulty of   service inspect and measure.

5.Cast iron machine body machining minutely by Shanghai machining center, can ensure the precision of the crucial elements, make the  machine runs stably lasting and quickly.

6.The machine assembles the back pickup feeder and two pile feeder without stoppage  increase the printing efficiency. Single or  consecutive feeding can be changed freely.

7.The high precision and durable printing cylinder is made from stainless steel, the elasticity range of too-like thing feeder is designed agilely, adjusted conveniently.

8.Paper collection can be overturned up to  90which is in favor of cleaning and assemble  and dissembled; inching switch of hal-tone can adjust the half-tone omni directionally.

9.It forms the full automatic product line   linked with the UV solidify machine UV&IR dryer  or JB series screen drying machine and automatic delivery.

10.Offer the long perfect training and quickly one year service for free, ensure the customers master the technology of screen printing to use the machine skilledly.

Detailed Data:

Main technical Parameter: HL-720                         HL-780                    HL-1020

  Max paper size                  720×520²                      780×540²               1020×720²

  Min paper size                   350×270²                     350×270²                560×350²

  Max printing area               720×500²                     780×520²                1020×700²

  Size of screen frame           880×880²                   940×940²                 1280×1140²

  Paper weight                      100450 g /

  Paper margin≤15              Precision of overprint≤0.15

  Pile height                        700                               700                                700

 Printing speed           1000-3600 pcs/h              1000-3300  pcs/h              1000-2500 pcs/h

  Power                    3P 380V 10.25KW           3P 380V 10.25KW            3P 380V  10.35KW

 Total weight                   3500                              3800                                    4900

 Overall dimension      4100×1960×1270³      4200×2080×1270³            4570×2720×1430³

Standard configurations

One unwinder,one paper sheeter,one dryer

Optional configurations:

UV drying equipment,and cutting equipment

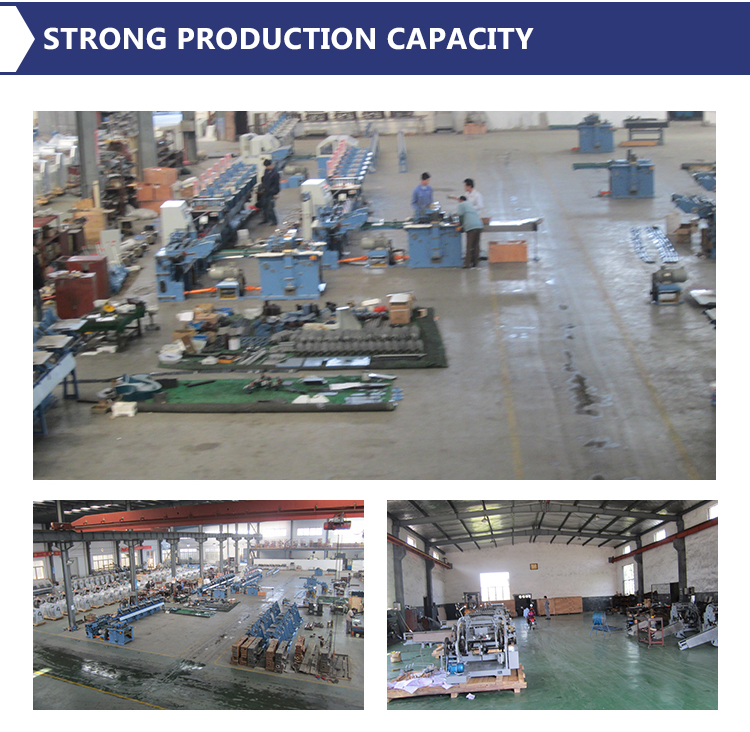

Company Information







Packaging & Shipping

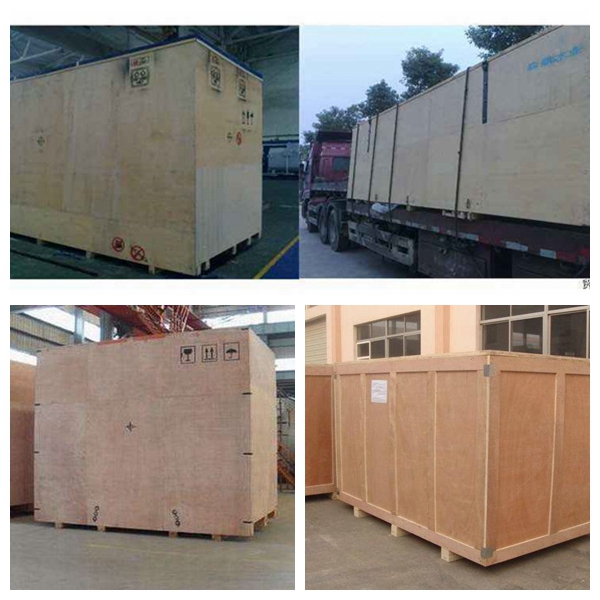

 Packing Details:
For small size, it is wooden case, if need, the wooden case will be fumigated.
For large size or Unconventional size, it will be shipped directly in to Container, or use the steel stand and make shippment onto special ship.
Packing size:
Depends on the type of products.
Packing Weight:
Depends on the type of the products.
